图解ConcurrentHashMap的前世今生

发布时间：2022-03-01 11:11:03 作者：yexindonglai@163.com 阅读（622）

前言

     首先呢，想要了解ConcurrentHashMap， 你得先了解HashMap，可以看我另一个帖子 ： HashMap底层原理以及 LinkedHashMap、HashTable 、HashSet 四者区别

    为什么要先了解HashMap呢？ 因为HashMap是线程不安全的类，只适合在单线程上使用，既然使用受限，那就意味着它的结构相对比较简单，所以呢，先学HashMap在来了解ConcurrentHashMap将会更好理解，达到锦上添花的作用，事实也是如此，因为ConcurrentHashMap也是基于HashMap发展而来的；如果你一上来就直接看ConcurrentHashMap的源码，会非常懵逼，源码的可读性都不太好，所以呀，学东西最好由浅入深，不然一下子太难了，学起来也会很费劲，甚至像打退堂鼓；

1、ConcurrentHashMap 是什么？

       ConcurrentHashMap 是JDK1.5之后新出一个在并发包里面类，包名叫 java.util.current；简称JUC，既然叫并发包，那肯定就意味着它是线程安全的，里面有一个概念：分而治之，这是ConcurrentHashMap的核心思想，并且在jdk7里面用到一个非常新颖且时髦的技术 ：分段锁；由此可见，ConcurrentHashMap的出现就是为了高并发而准备的；并且使用方式和HashMap一样，用key-value方式存储数据；连方法名都一样；只不过区别是一个线程安全，一个线程不安全。

HashTable的实现

但是不对啊，线程的安全的map不是已经有HashTable了吗？为什么还要正处一个ConcurrentHashMap出来呢？这是个好问题，首先我们先来看看HashTable的实现；

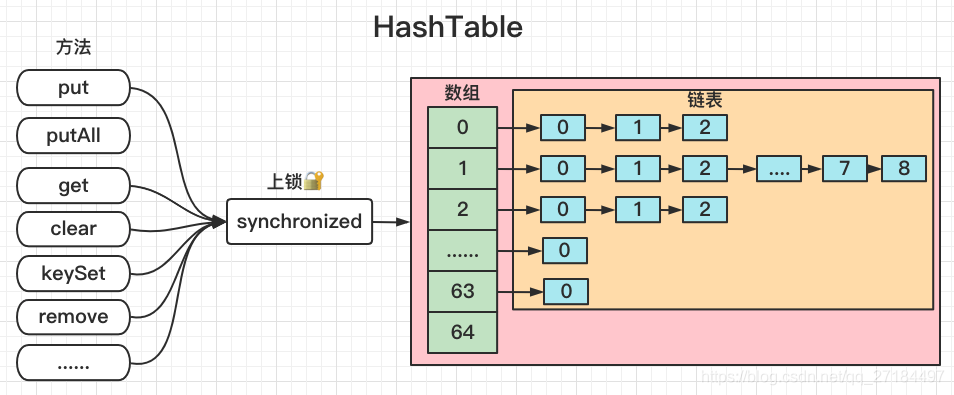

HashTable 的每个修饰为 public 的方法都加上了 synchronized 的同步方法，也就是说，不管我对map的增删改查都会上锁，也正因为它的锁简单粗暴，不管你干嘛我都给你锁住，造成一个原因就是效率低下；高并发场景下，只要有一个线程对HashTable操作，其他线程都会进入阻塞状态，线程数量太多的情况下会造成响应时间缓慢，所以你会看到，现在几乎没人用HashTable来实现线程安全；

2、JDK1.7 中的ConcurrentHashMap实现原理

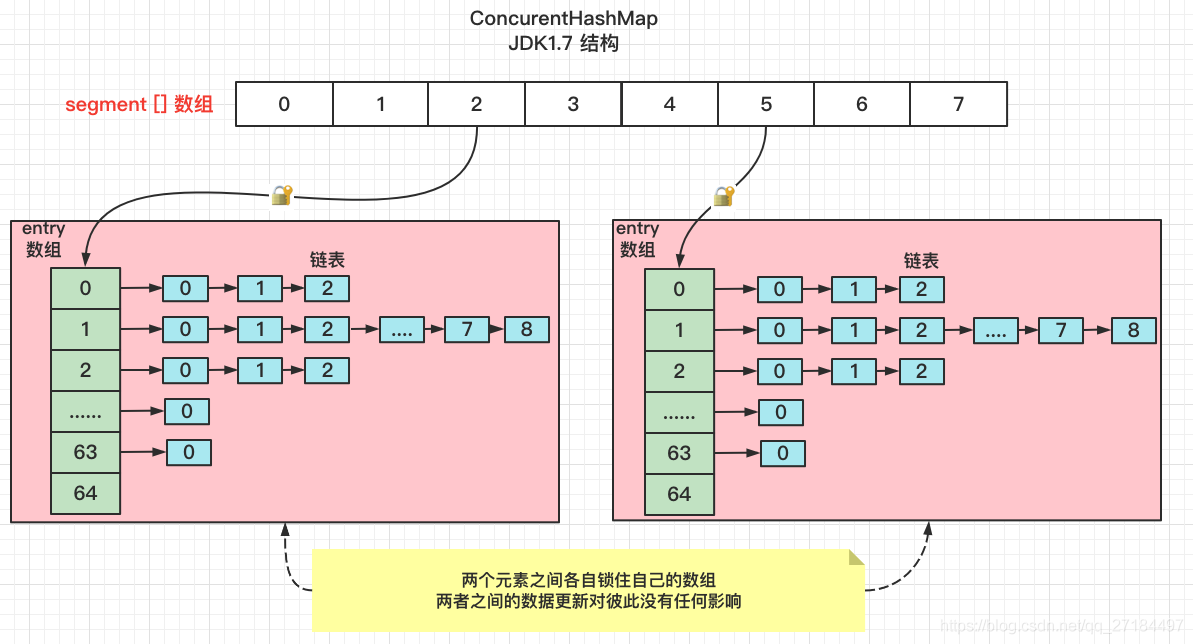

    在jdk1.7及其以下的版本中，结构是用Segments数组 + HashEntry数组 + 链表实现的，

final Segment<K,V>[] segments;

Segment 继承了ReentrantLock，所以它除了是一个独占锁之外，还是一种可重入锁（ReentrantLock)，多个锁同时存在时会自动合并为一把锁来操作，ConcurrentHashMap 使用了分段锁技术来保证线程安全，它把数据分成一段一段的，也就是Segments [] 数组，Segments数组中每一个元素就是一个段，每个元素里面又存储了一个Enter数组，这个enter数组就相当于是一个HashMap，所以在高并发场景下，每次修改内容时只会锁住segment数组的每个元素，多个元素之间各自负责自己的锁，分段后，多个段（元素）之间的插入修改不会有任何影响，既做到了并发，又提升了效率；按照默认的并发级别 concurrentLevel 来说 ，默认是16，所以理论上支持同时16个线程并发操作，并且还互不冲突，是不是很牛掰！

2.1、构造函数

  • 当我们new一个ConcurrentHashMap后， 它会先计算出Segments数组的大小，segment数组的大小是根据 concurrentLevel 计算出来的，ssize 就是Segments数组的大小，并且一定是2的次幂；
  • 默认情况下concurrentLevel是16，则ssize为16；
  • 若concurrentLevel为14，ssize为16；
  • 若concurrentLevel为17，则ssize为32。

为什么Segment的数组大小一定是2的次幂？其实主要是便于通过按位与的散列算法来定位Segment的index

  1. public ConcurrentHashMap(int initialCapacity,
  2.                                float loadFactor, int concurrencyLevel) {
  3.           if (!(loadFactor > 0) || initialCapacity < 0 || concurrencyLevel <= 0)
  4.               throw new IllegalArgumentException();
  5.           //MAX_SEGMENTS 为1<<16=65536，也就是最大并发数为65536
  6.           if (concurrencyLevel > MAX_SEGMENTS)
  7.               concurrencyLevel = MAX_SEGMENTS;
  8.           //2的sshif次方等于ssize，例:ssize=16,sshift=4;ssize=32,sshif=5
  9.          int sshift = 0;
  10.          //ssize 为segments数组长度，根据concurrentLevel计算得出
  11.          int ssize = 1;
  12.          while (ssize < concurrencyLevel) {
  13.              ++sshift;
  14.              ssize <<= 1;
  15.          }
  16.          //segmentShift和segmentMask这两个变量在定位segment时会用到，后面会详细讲
  17.          this.segmentShift = 32 - sshift;
  18.          this.segmentMask = ssize - 1;
  19.          if (initialCapacity > MAXIMUM_CAPACITY)
  20.              initialCapacity = MAXIMUM_CAPACITY;
  21.          //计算cap的大小，即Segment中HashEntry的数组长度，cap也一定为2的n次方.
  22.          int c = initialCapacity / ssize;
  23.          if (c * ssize < initialCapacity)
  24.              ++c;
  25.          int cap = MIN_SEGMENT_TABLE_CAPACITY;
  26.          while (cap < c)
  27.              cap <<= 1;
  28.          //创建segments数组并初始化第一个Segment，其余的Segment延迟初始化
  29.          Segment<K,V> s0 =
  30.              new Segment<K,V>(loadFactor, (int)(cap * loadFactor),
  31.                               (HashEntry<K,V>[])new HashEntry[cap]);
  32.          Segment<K,V>[] ss = (Segment<K,V>[])new Segment[ssize];
  33.          UNSAFE.putOrderedObject(ss, SBASE, s0);
  34.          this.segments = ss;
  35.      }

2.2、put方法

通过源码可以看到，在进入put方法后，会先判断key和value是否为空，ConcurrentHashMap是不允许key/value为空的；下一步就是定位segment数组的下标位置，通过hash按位与算法得出，并确保segments下标位置的HashEnter数组已初始化；

  1. public V put(K key, V value) {
  2.         Segment<K,V> s;
  3.         //concurrentHashMap不允许key/value为空
  4.         if (value == null)
  5.             throw new NullPointerException();
  6.         //hash函数对key的hashCode重新散列，避免差劲的不合理的hashcode，保证散列均匀
  7.         int hash = hash(key);
  8.         //返回的hash值无符号右移segmentShift位与段掩码进行位运算，定位segment
  9.         int j = (hash >>> segmentShift) & segmentMask;
  10.         if ((s = (Segment<K,V>)UNSAFE.getObject          // nonvolatile; recheck
  11.              (segments, (j << SSHIFT) + SBASE)) == null) //  in ensureSegment
  12.             s = ensureSegment(j);
  13.         return s.put(key, hash, value, false);
  14.     }

关于segmentShift和segmentMask

　　segmentShift和segmentMask这两个全局变量的主要作用是用来定位Segment，int j =(hash >>> segmentShift) & segmentMask。

　　segmentMask：段掩码，假如segments数组长度为16，则段掩码为16-1=15；segments长度为32，段掩码为32-1=31。这样得到的所有bit位都为1，可以更好地保证散列的均匀性

　　segmentShift：2的sshift次方等于ssize，segmentShift=32-sshift。若segments长度为16，segmentShift=32-4=28;若segments长度为32，segmentShift=32-5=27。而计算得出的hash值最大为32位，无符号右移segmentShift，则意味着只保留高几位（其余位是没用的），然后与段掩码segmentMask位运算来定位Segment。

因为Segments是个数组，里面每个元素里面又套了一个数组，所以每次put一个元素，需要计算2次hash；第一次计算Segment[] 数组的下标，第二次计算HashEnter数组的下标，

  1. static final class HashEntry<K,V> {
  2.         final int hash;
  3.         final K key;
  4.         volatile V value;
  5.         volatile HashEntry<K,V> next;
  6.         //其他省略
  7. }

2.3、get方法

get方法无需加锁，由于其中涉及到的共享变量都使用volatile修饰，volatile可以保证内存可见性，且防止了指令重排序，所以不会读取到过期数据。

2.4、size方法

size操作是先统计2次，如果2次的结果不一样，就代表着有线程正在修改数据，然后对put、remove、clean进行加锁后，在统计一次，之后unlock。所以最多会统计3次，

3、JDK1.8中的ConcurrentHashMap

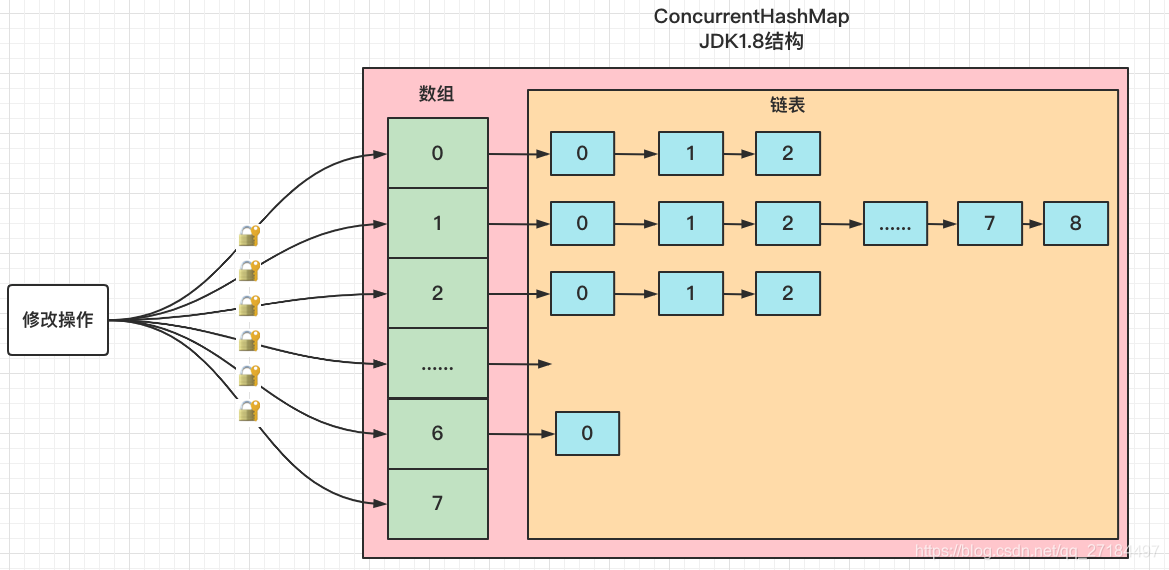

    在JDK1.8中，对ConcurrentHashMap的结构做了一些改进，其中最大的区别就是jdk1.8抛弃了Segments数组，摒弃了分段锁的方案，而是改用了和HashMap一样的结构操作，也就是数组 + 链表 + 红黑树结构，比jdk1.7中的ConcurrentHashMap提高了效率，在并发方面，使用了cas + synchronized的方式保证数据的一致性；因为去掉了分段锁，所以在高并发时锁住的就是数组的节点了，使得结构更加简单了；

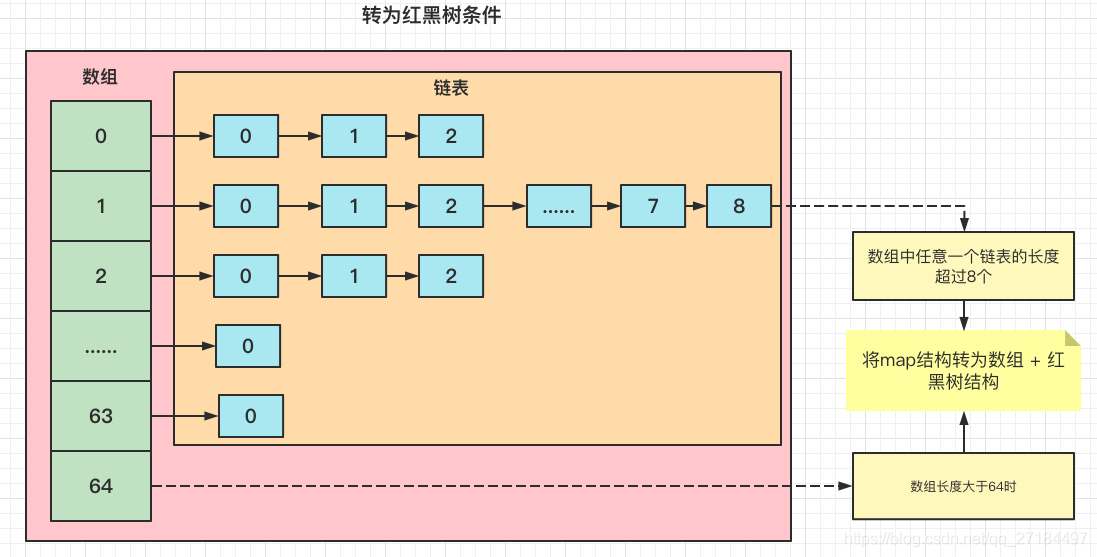

3.1 链表转红黑树条件

    要知道，链表在遍历的时候一定是从头遍历到尾的，如果很不巧，get方法中我们要找的元素恰好在尾部，那每次获取元素的时候都得遍历一次链表，所以为了避免链表过长的情况发生，在jdk1.8中，在map的结构达到一定条件之后，将会把链表自动转为红黑树的结构，这2个条件分别是：

  1. 数组中任意一个链表的长度超过8个
  2. 数组长度大于64个时

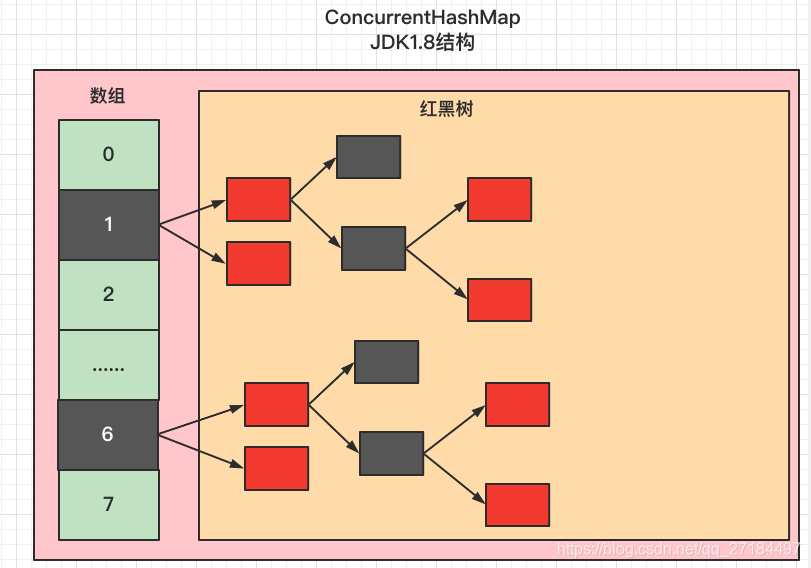

 转为红黑树后的结构如下图

3.2、put方法

 jdk8中的ConcurrentHashMap 的结构看起来虽然简单了，但是源代码却不那么容易读懂，我们先来看看put方法都做了哪些逻辑

通过上图可以看到，首次添加元素和二次添加元素所做的事情也不相同，第一次添加元素时会先初始化node数组，然后再初始化链表的头部，如果该map正在扩容，则会协助其他线程扩容，最后才是将元素插入链表中，需要注意的是，在统计元素数量时会判断是否需要扩容，是下一节就是我们要讲到的并发扩容了；

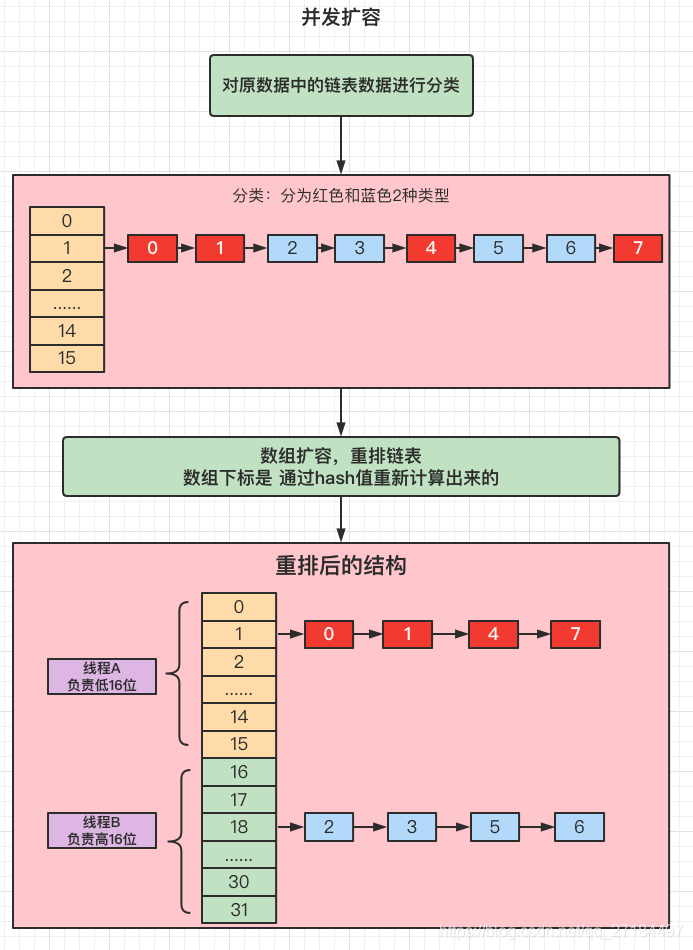

3.3、并发扩容

jdk8中的ConcurrentHashMap最复杂的就是扩容机制了，因为它不是一个个地扩容，它可以并发扩容，也就是同时进行多个节点的扩容，在默认情况下，每个cpu可以负责16个元素的长度进行扩容，比如node数组的长度为32，那么线程A负责0-16下标的数组扩容， 线程B负责17-31下标的扩容，并发扩容在transfer方法中进行，这样，2个线程分别负责高16位和低16位的扩容，不管怎样都不会产生冲突，提升了效率；

3.4、计算数组索引公式

     当我们put一个元素之后，把这个元素放到数组的哪个元素下是需要通过计算得出的，在此之前，先通过 spread() 方法计算出hash值，

计算Hash值公式： key的hashcode的低十六位 异或 高十六位，然后与Hash_bits相与（与hashmap唯一不同）

  1.     // 用16进制表示，转为数字后数值为：2147483647
  2.     static final int HASH_BITS = 0x7fffffff; // usable bits of normal node hash
  3.
  4.     //计算hash值
  5.     static final int spread(int h) {
  6.         return (h ^ (h >>> 16)) & HASH_BITS;
  7.     }

计算hash值后，在和数组的长度n进行与运算，因为下标是从0开始的，所以需要 -  1，

计算数组索引公式：hash & (n-1)    // n表示数组的长度

接下来我们手动计算一下，比如我调用了put方法

  1.   ConcurrentHashMap<Object, Object> map = new ConcurrentHashMap<>();
  2.   map.put("1",1);

其中 key为字符串"1"，得出hashCode 为 49，得出总公式代码如下

  1.         // key 值的hashCode ，通过key.hashCode() 方法获取
  2.         int h = 49;
  3.
  4.         // 数组长度，默认为16
  5.         int n =  16;
  6.
  7.         // hash字节,在源码中用0x7fffffff表示，在这里转为数字，方便调试
  8.         int HASH_BITS = 2147483647;
  9.
  10.         // 计算hash值
  11.         int hash = (h ^ (h >>> 16)) & HASH_BITS;
  12.
  13.         // 计算数组下标
  14.         int arrayIndex =  hash & (n - 1);
  15.         System.out.println(arrayIndex);

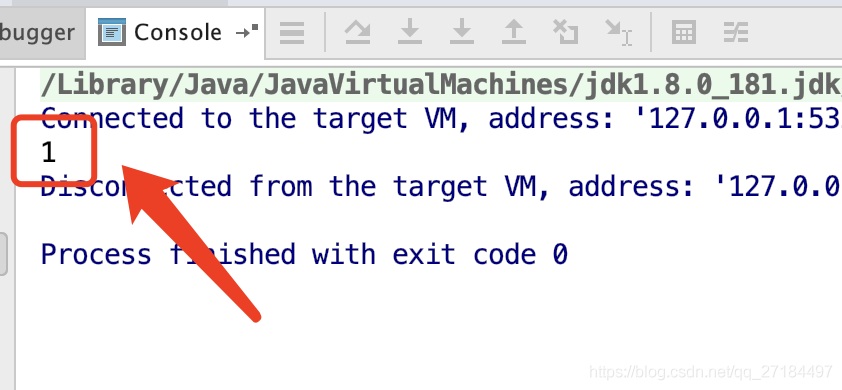

运行后，结果为1，通过以上结果，数组的下标值就计算出来了；

完

     了解代码的实现原理有什么用呢？其实我们在实现业务场景的时候，有很多的算法和机制是可以复制的，我们在编码的时候大部分情况下都要去看别人写的代码，如果有注释还好，没有注释的话就只能去猜作者为什么要这样写，然后小心验证，所以熟悉源码的作用也是如此，只有看多了别人写的代码，才有经验去读懂别人写的代码，让我们自己实现起来的话也可以起到一个借鉴的作用，就像设计模式那样，通过复用的方式减少了冗余的代码，也提高了可读性；
